液压剪拆除机在建筑物内部拆除实例
发布者:正邦兴业浏览次数:29
本工程为北京某大厦改造加固工程，使用性质为商业及办公，始建于1997年，原设计主体结构为钢筋混凝土框架—剪力墙结构，地下三层，地上十三层。
首层顶板结构拆除示意图（阴影部分为拆除结构，保留柱）
1 施工中的主要问题
本次拆除楼板及梁面积大，若果采用传统拆除拆除工艺如绳锯、水钻、液压钳、墙锯等，主要有以下几方面问题：
(1)、拆除面积大，工期会非常长，保守估计两个月，不能在指定工期内完成此次改造加固；
(2)、需在楼板及梁下搭设满堂红脚手架，由于面积较大，拆除工期较长，脚手架的搭设费用及租赁费用会非常高，人工费也会很高；
(3)、拆除过程中工人安全不容易保证。
2 确定施工方法

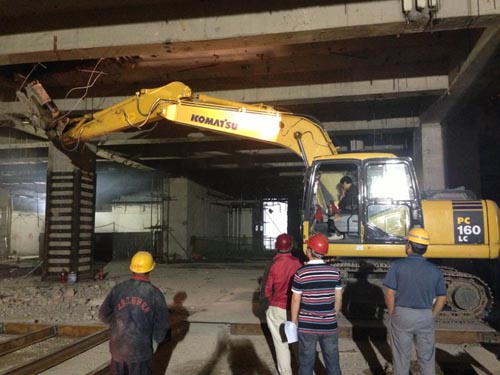

综合考虑安全、工期、经济等条件，本次拆除不采用传统拆除工艺如绳锯、水钻、液压钳、墙锯等而是采用大型机械拆除。本次大型机械用的是小松PC160 LC 机载液压剪拆除机。
小松PC160LC技术参数
|
项目 |
单位 |
PC160LC-7 | ||
|
工作重量 |
kg |
16500 | ||
|
额定功率 |
PS(kW) |
112(82.4) | ||
|
性能 |
最大行走速度 |
高速 |
km/h |
5.5 |
|
低速 |
km/h |
3.4 | ||
|
尺寸 |
全长 |
mm |
8565 | |
|
全宽 |
mm |
2490 | ||
|
全高 |
mm |
2990 | ||
|
工作范围 |
臂长 |
mm |
7000-8000 | |
|
发动机 |
名称 |
|
小松SAA4D102E-2 | |
|
额定转速 |
rpm |
2200 | ||
|
排量 |
ltr |
3.92 | ||

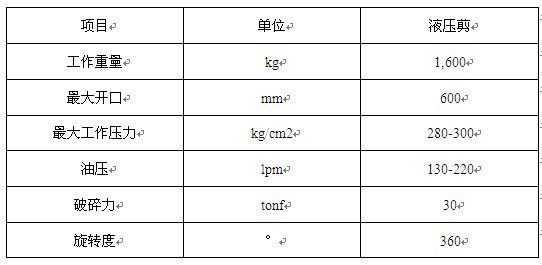

机载液压剪技术参数
拆除前在拆除范围外梁下加型钢支撑，在拆除范围最边缘四周用墙锯切割出止震带，只切割板，梁两侧开槽，使扭曲、拉扯、撕咬的力不传给原结构。
拆除碎块体积较小，直接落在工字钢与钢板形成的工作面上，达到一定数量后由工人及时清除干净。

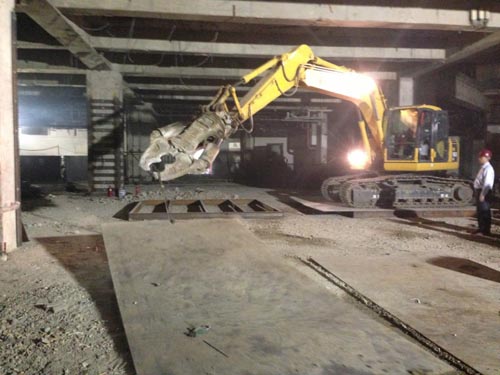

机械本身重量太大，不能直接在楼板上工作，经荷载计算，在楼板上铺设工字钢，工字钢上面铺设钢板，机械在钢板上进行工作，荷载由工字钢传递到梁上，梁的承载力满足。
计算过程如下：

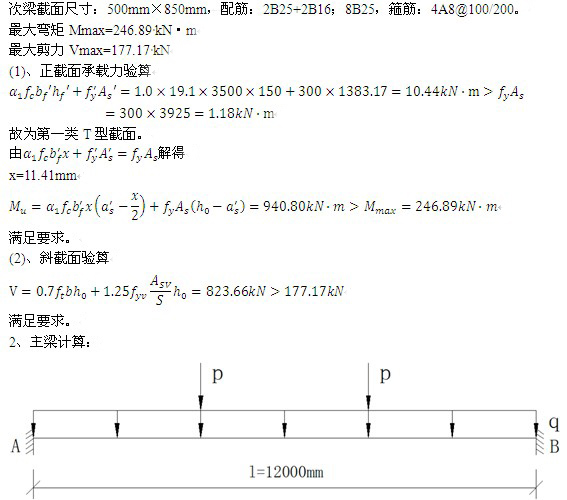

1、次梁计算：

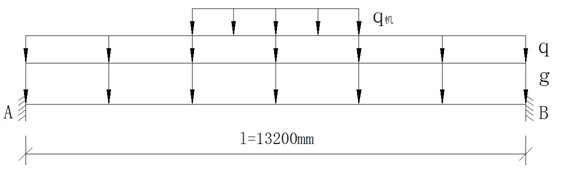

次梁计算简图
主梁计算简图
3 施工方法的优点
机械拆除具有以下优点：
(1)、超强的破碎力和耐磨性：刀臂采用超硬钢板，牙齿锐利，剪切力大；
(2)、360度旋转：液压旋转和自由旋转；
(3)、低噪音、高效率、低排放：该机械的施工噪音和尾气排达到国际通用的相关标准；
(4)、安全稳定：操作灵活，功能稳定，既可避免人工拆除的危险性又保证了拆除的可操作性。
采用机械拆除效率比传统工艺快5-6倍，工期、安全、经济都可以得到保证。机械的型号有很多，臂长、液压钳的最大开口及咬合力都可以根据不同工程进行选择。机械拆除可以缩短工期，节约成本，在很多工程上具有很大的优势。
可以配置不同的拆除工具头，如液压破碎锤、混凝土破碎钳、液压剪等；液压旋转装置确保了持续的360º旋转，从而使设备快速便捷地就位，设备在施工场地便可更换，节约时间。从而使我们对载机重量与最佳破碎力的组合有了更多的选择，如果使用较小的载机配合最佳破碎力，并且这个较小的载机也能完成特定的任务，那么就节省了投资和运营成本。
4 结论
二项目部 2013年12月
