钢丝绳网片外加聚合物砂浆
发布者:正邦兴业浏览次数:48
技术特点 钢丝绳网片-聚合物砂浆外加层加固法是一种比较新的加固方式。钢丝绳网片-聚合物砂浆外加层加固方法的主要优点如下：1、钢丝绳强度高，其标准强度是普通钢材的5倍。因此，较小的直径（一般在2.5-4.5mm）即可达到较粗普通钢筋的抗弯和抗剪承载能力。2、聚合物砂浆是一种既具有高分子材料的粘接性，又具有无机材料耐久性的新型混凝土修补材料，其抗拉、抗压强度高，固化迅速，粘接性能好，有很好的保水性能和抗裂性、高耐碱性。3、由于钢丝绳直径细，聚合物砂浆强度好。因此，外加层厚度可以很薄（一般在30-40mm），加固后结构自重增加很小。4、可提供一定预应力，因此，不仅可以提高结构构件的承载力，还能减小原结构构件的初始裂缝和挠度，显著提供原结构的刚度。这是粘钢加固法和粘贴碳纤维加固法无法实现的。5、具有防火、耐高温、耐腐蚀的特点，加固性能可靠、耐久。 适用范围 适用于混凝土构件正截面、斜截面承载力加固。 工艺原理 预张紧、高强度的钢丝绳网片通过粘接强度及弯曲强度较好的渗透性聚合物砂浆附着，与原结构混凝土连为一体，共同承担荷载作用下的弯矩和剪力。 工艺流程
操作要点 1、混凝土构件修整与界面处理 对加固混凝土体进行凿毛、清理、修补，除去表层浮浆、油污等杂质，直至完全露出混凝土结构新面，用高压水枪清洗被加固构件的表面，清除酥松混凝土。 对有裂缝的混凝土加固构件要先进行修补，当原构件钢筋有锈蚀现象时应对外漏的钢筋进行除锈及阻锈处理；若原构件钢筋经检测，认为已处于有锈蚀可能的状态，但混凝土保护层尚未开裂时，宜采用喷涂型阻锈剂进行处理，经聚合物砂浆修补后再进行下一道工序。 界面处理之后，抹聚合物砂浆施工前应用高压水冲洗并保持潮湿状态，以减少聚合物砂浆在固化过程的水分流失，有利于聚合物砂浆的充分固化，使之达到设计强度值。湿润用水的水质达到普通混凝土或砂浆的用水要求。 2、定位放线 按设计图纸要求，确认绷网部位的钢丝绳安装位置并用墨线弹出，同时确认网片下料尺寸。在现场裁剪钢丝绳网片，以控制下料尺寸准确。钢丝绳网片需要搭接时，搭接长度不小于200mm，搭接位置避开最大弯矩区。 3、打固定孔 固定钢丝绳网片的固定销栓的直径为6.5mm,打固定孔时用直径6mm金刚钻头，打孔深度为35mm，按设计图纸要求固定孔呈梅花型布置。也可在钢丝绳网绷紧后打孔，穿墙筋或锚筋布设。 4、钢丝绳网片安装 钢丝绳网片纵筋在上，横筋在下。对钢丝绳网片进行剪裁，在钢丝绳网片的端头套上专用紧固环，并使紧固环扎紧纲丝绳线头；将钢丝绳网片的一端先用固定销栓固定或锚固，在另一端用紧线器夹紧钢丝绳网片，对钢丝绳网片进行张拉，使钢丝绳网片处于绷紧待加固状态；用T型销栓在网的纵横交叉处打孔固定或用锚固件锚固，相互间距为380mm，呈梅花型布置。绷网的松紧要求：以纵筋手捏有弹性即可。不得出现有弯曲和未绷紧现象。当采用S形穿墙筋拉结时，两端均弯折，将钢筋网勾连绑扎为一体，并用水泥素浆灌孔。控制保护层厚度不小于 10mm。 完成钢丝绳网片安装之后，进行隐蔽工程检查。 5、喷涂界面剂 在加固构件表面均匀涂刷一层 1～2mm 左右厚结构界面剂，即加强粘结的粘结剂，使原结构和钢丝绳网片结合良好，共同受力。 6、聚合物砂浆拌制 聚合物砂浆强度等级必须符合设计要求。根据聚合物砂浆相关配比使用说明进行材料配制。配好的浆料应保证在0.5h内用完，换言之，配料应按0.5h用量计量。 将聚合物砂浆各组份原料按顺序放入搅拌机内充分搅拌，搅拌好的砂浆色泽均匀，无结块、无气泡、无沉淀。搅拌及使用过程防止水、油、灰尘等混入。 7、喷抹聚合物砂浆 聚合物砂浆施工可采用机械喷射法或人工抹压法两种方式施工。聚合物砂浆喷抹应分3道或4道，逐步达到设计厚度。仰面喷抹控制砂浆厚度以不大于6mm为宜，后一道喷抹应在前一道初步硬化时进行。 人工抹压法作业时，要求所用原材的品种和性能应符合设计要求；水泥凝结时间和安定性复试应合格；抹灰砂浆的配合比应符合设计要求。抹灰前应清除干净基层表面的尘土、污垢、油渍，并洒水润湿。抹灰应分层进行。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施。抹灰层与基层之间及各抹灰层之间必须粘结牢固。抹灰层表面无脱层、空鼓，面层应无爆灰和裂缝。 8、面层防护及养护 钢丝绳网片-聚合物砂浆面层加固工程面层防护执行装饰装修做法。普通抹灰表面应光滑、洁净，接槎平整。护角、孔洞、槽、盒周围的抹灰表面应平整、光滑。管道后面的抹灰表面应平整。抹灰层的总厚度应符合设计要求。 人工抹压法作业抹灰面层按普通抹灰控制，其允许偏差参见下表所示。

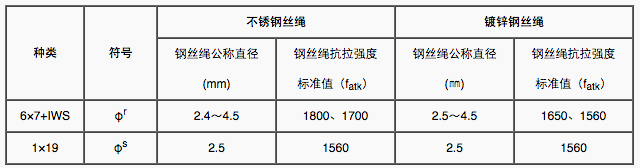

聚合物砂浆喷抹完成之后，及时喷水养护，保证表面湿润。条件允许可以采用覆盖养护。养护时间不得少于 7d。 加固材料 1、重要结构构件或结构处于腐蚀介质环境、潮湿环境和露天环境时，应选用高强度不锈钢丝绳制作网片。 对于正常温度、湿度环境中的一般结构、构件可采用高强镀锌钢丝绳制作的网片，但应采取有效的防锈措施。 高强度钢丝绳抗拉强度标准值（MPa）参见附表所示。

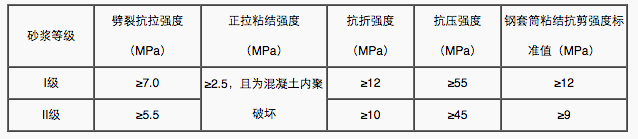

其中，6×7+IWS金属股芯右交互捻型为常用；1×19单股左捻型亦称钢绞线。 2、对于重要构件的加固应采用改性环氧类聚合物砂浆。 对于一般构件的加固可选用改性环氧类聚合物砂浆或改性丙烯酸酯聚合物乳液配制的聚合物砂浆。 承重结构用的聚合物砂浆分为1级和Ⅱ级，应分别按下列规定采用： 对混凝土板和墙的加固,当构件混凝土强度等级为 C30～C50 时应采用 I 级聚合物砂浆；当构件混凝土强度等级为 C25 及以下时可采用 I级或Ⅱ级聚合物砂浆。 对混凝土梁和柱的加固，均应采用 I级聚合物砂浆。 承重结构加固用聚合物砂浆基本性能指标参见附表所示。
机具设备 1、钢丝绳网片安装作业 张拉夹持器、大钢丝钳、手工工具若干等。 2、砂浆搅拌作业 325L砂浆搅拌机2部，手工工具若干等。 3、砂浆抹面作业 手工抹面器具、量具若干。 工程图片
|
