2.砌体结构喷射混凝土板墙加固工程材料要求
1.1.主筋、穿墙筋、锚筋等的钢筋原材
⑴主控项目
①钢筋进场时应按规定抽取试件作力学性能检验，其结论必须符合相关规定。
②对有抗震设防要求的结构，其纵向受力钢筋的强度应满足设计要求，即纵向受力钢筋强度实测值必须符合：
a.钢筋抗拉强度实测值与屈服强度实测值的比值不应小于1.25；
b.钢筋屈服强度实测值与强度标准值的比值不应大于1.30；
c.钢筋的最大力下总伸长率不应小于9%。
③当发现钢筋发生脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其它专项检验。
⑵一般项目
钢筋应平直、无损伤，表面不得有裂缝、油污、颗粒状或片状老锈。
2.2 喷射用混凝土
根据设计要求，待加固墙体喷射混凝土强度等级为C25，委托商品混凝土搅拌站提供。水泥选用P.O32.5级普通硅酸盐水泥；细骨料选用中砂；粗骨料选用粒径小于12mm的碎石。由中心试验室提供配合比。拌合用水同普通混凝土用水要求。
2.3 水泥基灌浆材料
水泥基灌浆材料参见《水泥基灌浆材料灌浆工程工艺规程》相关内容。
2.4 界面剂
界面剂参见“界面剂产品使用说明书”。
3.砌体结构喷射混凝土板墙加固工程施工机具
3.1 钢筋作业
钢筋调直机、钢筋切断机、钢筋弯曲机各1部，电锤、冲击钻各2部，手工工具若干。
3.2 喷射混凝土作业
混凝土喷射机2部：PZ-5B型干喷机，生产能力5m3/h，工作压力0.2MPa～0.4MPa。
空压机2部：LF9-A型，排气量9m3/mim，额定排气压力0.9MPa，功率75kW。
3.3 面层整平作业
手工抹面器具、量具若干。
4.砌体结构喷射混凝土板墙加固工程作业条件
4.1 脚手架作业
本砌体结构喷射混凝土板墙加固工程作业面有1F～3F部分内外墙体。钢筋网安装及喷射混凝土作业内墙采用自制移动式操作脚手架，外墙采用双排落地扣件式脚手架，由总包单位辅助完成。
4.2 临时电源
根据喷射机的电源功率，引来临时动力电源。同时准备照明条件，满足暗处、夜间施工需要。
4.3 雨雪、大风天气条件下不得露天作业。
4.4 喷射混凝土板墙加固施工劳动力计划
本工程喷射混凝土板墙加固施工配置劳动力共计18人，具体分工参见下表所示。
劳动力配置表
序 | 工种 | 人数 | 备注 |
1 | 墙面清理 | 5 | |
2 | 钢筋加工、安装 | 4 | |
3 | 喷射混凝土 | 6 | 2组 |
4 | 管理人员 | 3 | 生产、技术、安全 |
共计 | 18 | |

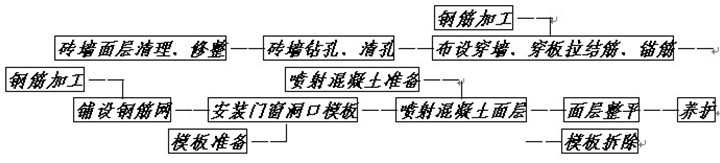

5.砌体结构喷射混凝土板墙加固工程施工工艺
5.1 砌体墙面处理
为保证喷射混凝土面层与原砌体结构墙面基层有可靠的连接，首先应清除原墙面表层的装修层、抹灰层，构造柱不平整处打磨处理，用钢丝刷刷掉碎末粉灰，并用压力清水冲洗干净。有砌体破损部位予以补砌。对于清水墙，应剔除已松动的勾缝砂浆，深度≮10mm，刷净，再用压力清水冲洗干净。原墙面碱蚀严重时应先清除松散部分，并采用1:3水泥砂浆抹面。已松动的勾缝砂浆应剔除。
5.2 钢筋加工
本建筑物始建于上世纪70年代，缺原设计图纸。现施工图纸是在数据抽测前提下完成，因此需要进一步检查原结构尺寸，钢筋加工按实际尺寸配料。
5.3 拉结筋、锚筋、穿板加强筋、穿墙加强筋布设
根据设计要求放线定位，在确定钢筋网位置的同时确定S形拉结筋、L形锚筋的位置，画出定位点。采用机械钻孔，孔径、孔深、间距均应符合设计要求。双面加固时，采用S形拉结筋φ8＠800呈梅花形布置，以穿墙对拉固定连接钢筋网；单面加固时，采用L形构造锚固钢筋φ8＠600呈梅花形布置。一般，S形拉结筋、L形锚筋孔径宜较拉结筋大2mm～4mm；孔深取15d=120mm，填注水泥基灌浆料锚固。
喷射混凝土板墙与楼（屋）面板做可靠连接。沿楼面板设置Φ18＠600mm穿板连接钢筋，其两端分别锚入上下层待喷板墙之内，锚固长度800mm。在楼面板上下200mm范围内的S形拉结筋、L形锚筋加密为＠400布置。穿板连接钢筋若穿过预制空心楼面板时，尽可能走板缝；若为屋面板，则穿透屋面的连接钢筋弯折后做可靠锚固。

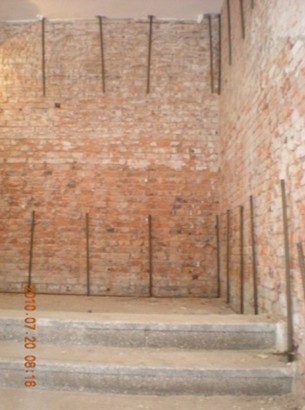

楼梯间穿板加强筋
待喷板墙于墙体端部设置Φ14＠600mm穿墙加强筋，甩出锚固长度800mm；若另一侧无待喷板墙，则将穿墙加强筋弯折后做可靠锚固。
5.4 铺设钢筋网
钢筋网安装应按先基础结构、后上部结构，由下至上的顺序-逐层进行。同一楼层尚应分段作业。
钢筋网单层双向配筋。竖向钢筋为φ12＠200，水平钢筋为φ8＠200。钢筋网现场绑扎时，竖向钢筋在内侧，水平钢筋在外侧。加垫短钢筋头控制钢筋网与原墙面间隙≮5mm；加设垫块控制钢筋网外保护层厚度≮10mm。绑扎要绑正、反扣，绑扣朝向墙心，不允许有缺扣、松扣。电气JDG钢导管布置在临墙内侧。
当双面加固采用S形拉结筋时，两端均弯折，将钢筋网勾紧，绑扎为一体。当单面加固采用L形锚筋时，一端锚固，另一端弯折，将钢筋网勾紧，绑扎为一体。
5.5 界面剂配置、涂刷
将界面剂乳液与粉料按产品使用说明书的比例配料，在搅拌桶内用电动搅拌器搅拌均匀。随拌随用。
待作业面湿润养护至面干时即可涂刷界面剂。可用涂刷、喷涂方式，涂布均匀，尤其钢筋遮挡部位的基面不得遗漏。
5.6喷射混凝土
喷射混凝土作业应按先基础、后上部结构，由下至上的顺序逐层进行。同一楼层尚应分段作业。
为保证加固面层厚度均匀，宜设置厚度标志即冲筋，其间距1000mm～1500mm。可取砂浆冲筋、砖块标志；当采用厚度控制筋时，可焊接在钢筋网片上。
为控制尺寸并减少下道工序剔凿量，在门窗洞口及墙角处设置模板。完成养护工序之后,拆除模板。
喷射混凝土前应将原墙面浇水湿润，待墙面面干时开始作业。
5.7 面层整平
待喷射混凝土厚度达要求到设计后，混凝土初凝即成型面收水时（约15 min～20 min）用大杠刮掉多余浆材，达到面层平整。整平时不得扰动新鲜混凝土内部结构及其与基层的粘结。面层整平可与下一道装饰面找平层作业同步完成。
5.8养护
喷射混凝土终凝后（约2h），应浇水养护，保证湿度和温度条件，防止阳光暴晒。养护时间不少于14d，之后方可进行下一道装饰面工序的施工。
6.砌体结构喷射混凝土板墙加固分项工程施工质量标准及验收
6.1 喷射混凝土板墙加固工程流水段划分
本喷射混凝土板墙加固分项工程划分为3个流水段，分别为：
①1F内外墙体喷射混凝土板墙加固；
②2F内外墙体喷射混凝土板墙加固；
③3F内外墙体喷射混凝土板墙加固。
6.2 砌体结构喷射混凝土板墙加固工程质量验收
6.2.1 钢筋加工
⑴主控项目
①HPB235级受力钢筋钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
②除焊接封闭式环形箍筋外，箍筋末端均应作弯钩，弯钩形式符合设计要求。当设计无具体要求时，应符合以下规定：
a.箍筋弯钩的弯弧内直径除应满足受力钢筋的弯钩和弯折规定之外，尚应不小于受力钢筋直径。
b.箍筋弯钩的弯折角度，对于一般结构不宜小于90°；对于有抗震要求的结构应为135°。
c.箍筋弯折后平直部分长度，对于一般结构不宜小于箍筋直径的5倍；对于有抗震要求的结构不应小于受力钢筋直径。
⑵一般项目
①钢筋调直采用机械方法，与冷拉工艺同步。当采用冷拉工艺时。当采用冷拉工艺时调直后的断后伸长率、重量负误差应符合规范要求。
②钢筋加工的形状、尺寸应符合设计要求，其允许偏差应符合下表规定。
项 目 | 允许偏差（mm） | 备注 |
受力钢筋顺长度方向全长的净尺寸 | ±10 | |
箍筋内净尺寸 | ±5 | |
6.2.2 钢筋网安装
⑴主控项目
新增受力钢筋、箍筋及各种锚固件、预埋件与原构件的连接和安装，应符合《混凝土结构加固设计规范》GB50367-2006、《混凝土结构工程施工质量验收规范（2011版》GB50204-2002的构造规定和设计要求。
⑵一般项目
钢筋工程安装质量允许偏差及其检查方法如下表所示：
序 | 项目 | 允许偏差（mm） | 检查方法 |
1 | 绑扎钢筋网 | 长、宽 | ±10 | 尺量 连续3个间距，取大值 |
网眼尺寸 | ±20 |
2 | 绑扎骨架 | 宽、高 | ±5 | 尺量 |
长 | ±10 |
3 | 受力主筋 | 间距 | ±10 | 尺量 |
排距 | ±5 |
4 | 箍筋、横向钢筋 | 间距 | ±20 | 尺量 连续3个间距，取大值 |
5 | 保护层厚度 | 柱、梁 | ±5 | 尺量 |
板、墙 | ±3 |
6.2.3 界面处理
⑴主控项目
原结构构件经清理、修整后，应用压力水冲刷干净，并涂刷或喷涂设计要求的界面剂。当设计未规定时涂刷素水泥浆1道。
⑵一般项目
①设计要求原结构、构件表面湿润时，应顺墙面反复浇水湿润，待面层无明水后再进行喷射作业。
②界面剂涂刷或喷涂方式与质量符合产品说明书要求。
6.2.4 喷射混凝土
⑴主控项目
①新增喷射混凝土的强度等级必须符合设计要求。
用于检查结构构件新增混凝土强度的试块，应在监理工程师见证下，在混凝土喷射作业地点随机抽取。
标准试块采用的原材料、配合比、喷射条件应与实际工程相同。标准试块通常采用从现场喷射的混凝土板件中切割。大板切割法的模具尺寸为450mm×宽350mm×高120mm，高度方向的一面敞开为喷筑面。
试块制作与加工的步骤如下：
a.在喷射作业现场，将模具喷筑面朝下倾斜，与水平面夹角约80°置于墙角。
b.先在模具外试喷，待操作正常后，将喷头移至模具位置，由下而上，逐层向模具内喷射混凝土。
c.将喷射满混凝土的模具移置安全可靠的地方，用三角抹具刮平混凝土表面。
d.将混凝土大板移到试验室，一昼夜后脱模。在标准条件下养护7d，且混凝土强度等级达到C10以上时切割。
采取大板切割法时，用切割机去掉周边和上表面（底面可不切割）后，加工成边长为100mm的立方体试块，其允许偏差为边长不大于±1mm；直角不大于2°。
e.继续在标准条件下养护至龄期然后进行抗压强度试验。
⑵取样与留置试块应符合下列规定：
a.每拌制50盘（不足50盘，按50盘计）同一配合比的混凝土，取样不得少于1次；
b.每次取样应至少留置1组标准养护试块。同条件养护试块的留置组数应根据混凝土工程量及其重要性确定，且不应少于3 组。
②若试块不慎丢失、漏取或受损，或对试块强度试验报告有怀疑时，应经监理单位核实并同意后，由独立检测机构按规范规定，选用适宜的现场非破损检测方法推定新增混凝土强度。
⑵一般项目
①喷射混凝土加固层厚度允许偏差值为+8mm、-5mm。
②混凝土浇筑完毕后，应按施工方案要求及时采取有效的养护措施。
