预应力单层索网幕墙体系

发布者：正邦兴业 浏览次数:55

 近年来，预应力单层索网幕墙以其轻盈、简洁、通透的观感得到了越来越多业主及设计师的认可和关注。设计时，如何在较大规模的建筑中，创建一个较大范围的“无结构”玻璃体，就成了审美追求过程中的一个技术难点。于是，预应力单层索网幕墙结构应运而生。

 预应力单层索网幕墙对设计要求较严苛，设计前应对其技术原理、应用条件、安装边界要求、技术难点以及后期维护有较深入的了解，这样才能在方案设计的初期对其应用部位的实现难度和造价有正确的认识和选择。

 预应力单层索网幕墙的工作原理为：利用顶部底部梁、两侧柱子形成的刚性结构体，在其间张拉纵向及横向高强拉索，对每根水平、竖向拉索施加预应力，使其绷紧形成单层平面预应力索网，在索网上设置支撑件点支连接玻璃，形成单层索网玻璃幕墙体系。

 预应力单层索网幕墙受力特点：幕墙主要承受的荷载为风荷载、重力荷载、地震作用和温度作用。竖向索主要用来抵抗重力荷载，水平索主要抵抗水平荷载（风荷载、地震作用）。

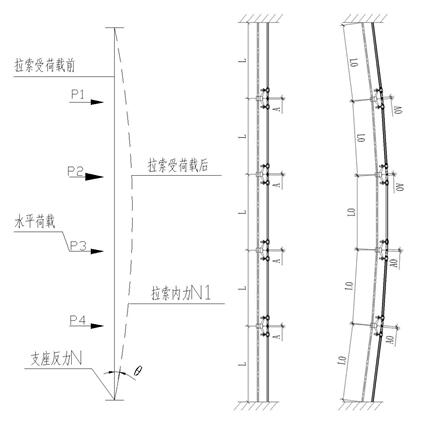

单层预应力索网幕墙计算模型

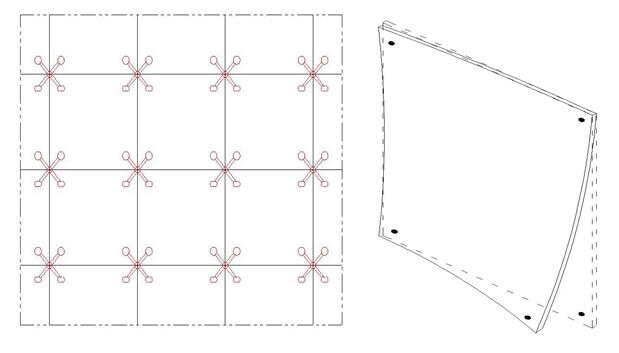

单层预应力索网幕墙工作状态

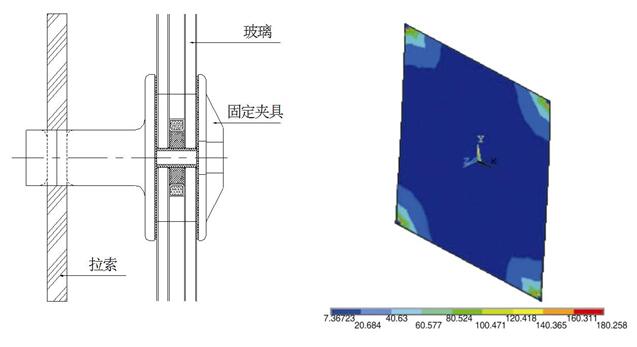

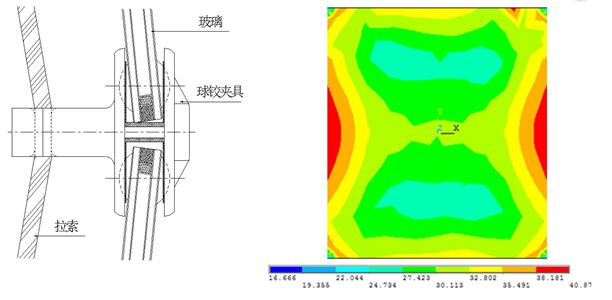

节点处玻璃变形的应力分析

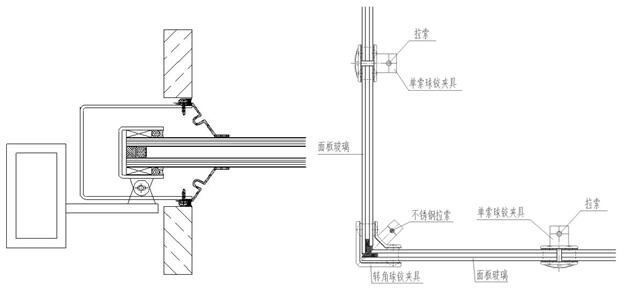

预应力单层索网幕墙节点做法

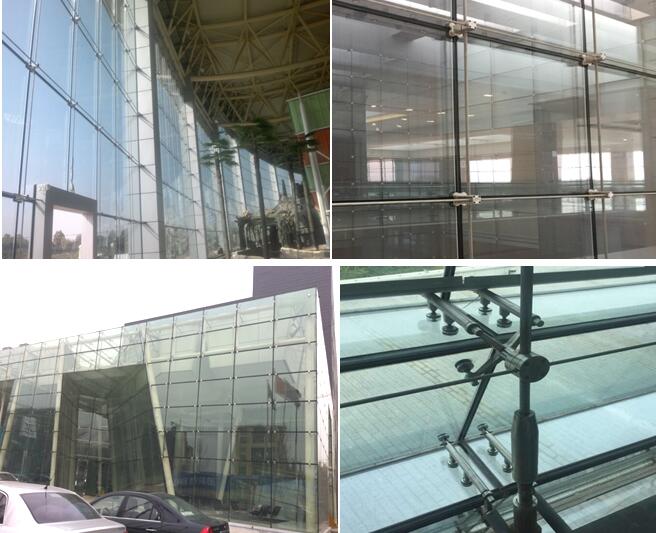

 预应力单层索网幕墙
